MIK-PH8.0工业在线pH计 在线酸度计

产品描述 Product Description

MIK-PH8.0控制器是一款智能在线水质分析仪表，用于在线监测pH/ORP值的控制器，通过RS485或电流变送输出到监控室进行记录保存。广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等行业。

端口定义

1、INPUT：pH/ORP/锑电极测量端

2、NC：空

3、REF：pH/ORP/锑电极参比端

4、NC：空

5、TEMPA：温度测量端A

6、TEMPB：温度测量端B

7、TEMPC：温度测量端C，PT1000/PT100三线制的地，PT1000/PT100      两线制需短接到TEMPB，NTC10K不用接TEMPC

8、RS485 A+：RS485通讯输出A+

9、RS485 B-：RS485通讯输出B-

10、0/4 ~ 20mA A+：A路电流输出端+

11、0/4 ~ 20mA A/B-：A/B路电流输出端-

12、0/4 ~ 20mA B+：B路电流输出端+

13/14、WASH：清洗装置继电器

15/16、REL B：报警继电器B

17/18、REL A：报警继电器A

19、POWER N：电源接线端

20、POWER L：电源接线端

安装方法

在产品柜或安装面板上开出一个138mm * 138mm的方形安装孔，安装面板厚度为1.0 ~ 5.0mm，将控制器插入方形安装孔然后扣上固定器。

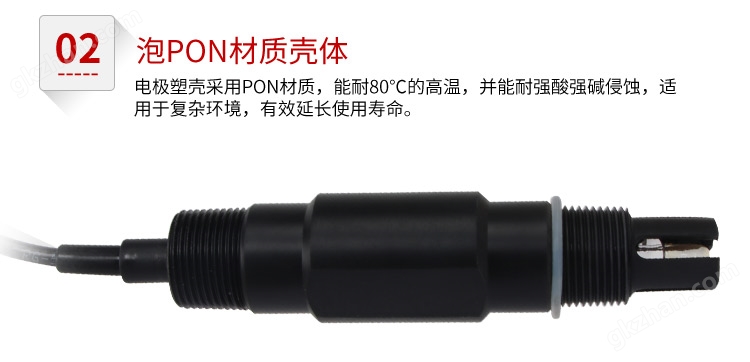

电极安装
