安科瑞 刘秋霞

概述：

ADL200W、ADL400W系列导轨式双回路外置CT电能表，主要针对户用光储领域防逆流需求而设计的智能仪表，产品具有响应快、体积小、双回路、易安装、相序自调整及无线通讯等优点。可广泛应用于户储系统、光储一体化系统、双逆变器混合系统以及阳台光伏系统。

产品特点

应用场景

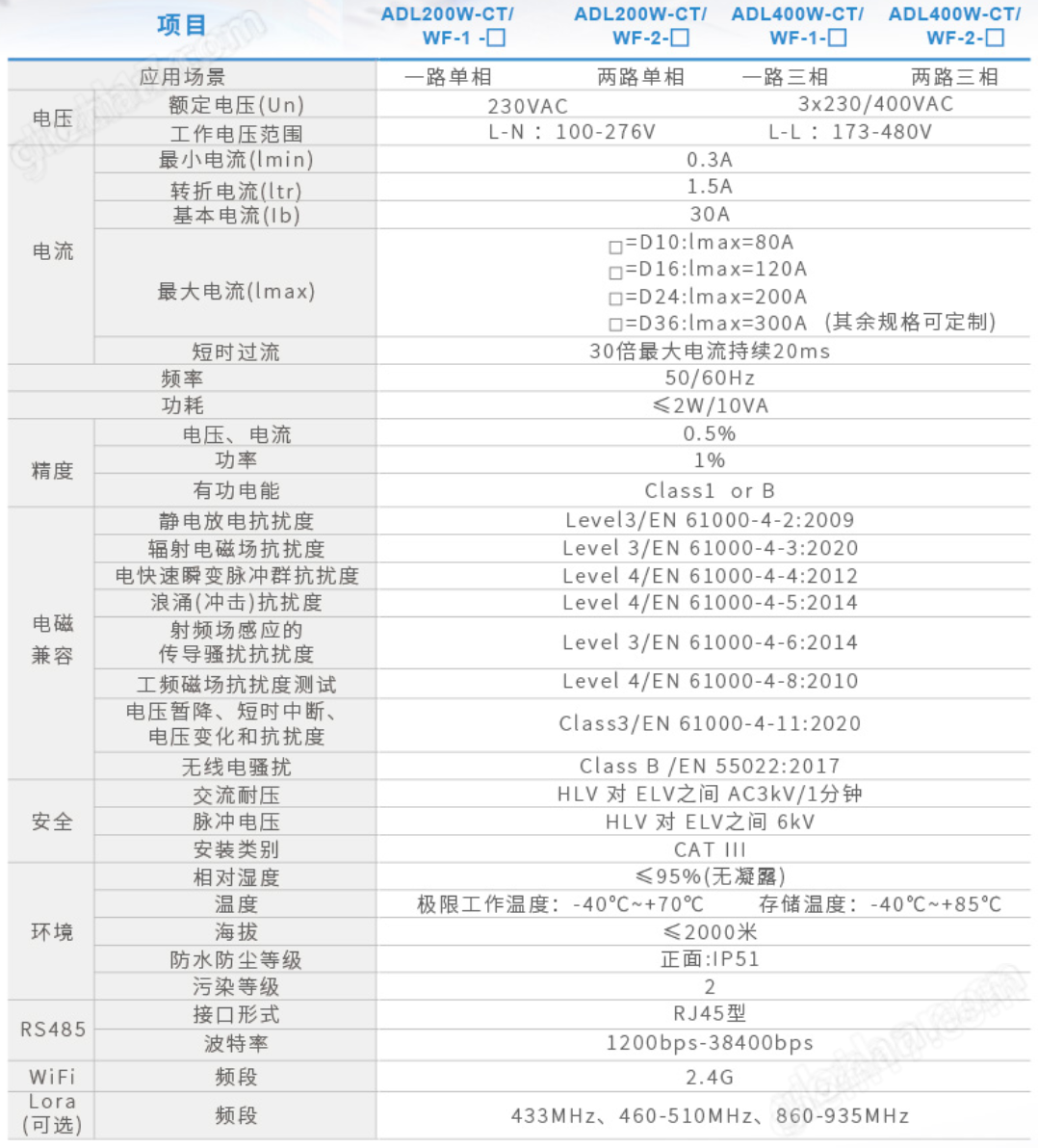

技术参数

ADL200N-CT/D16-WF-1

ADL400N-CT/D16-WF-1

ADL200N-CT/D16-WF-2

ADL400N-CT/D16-WF-2

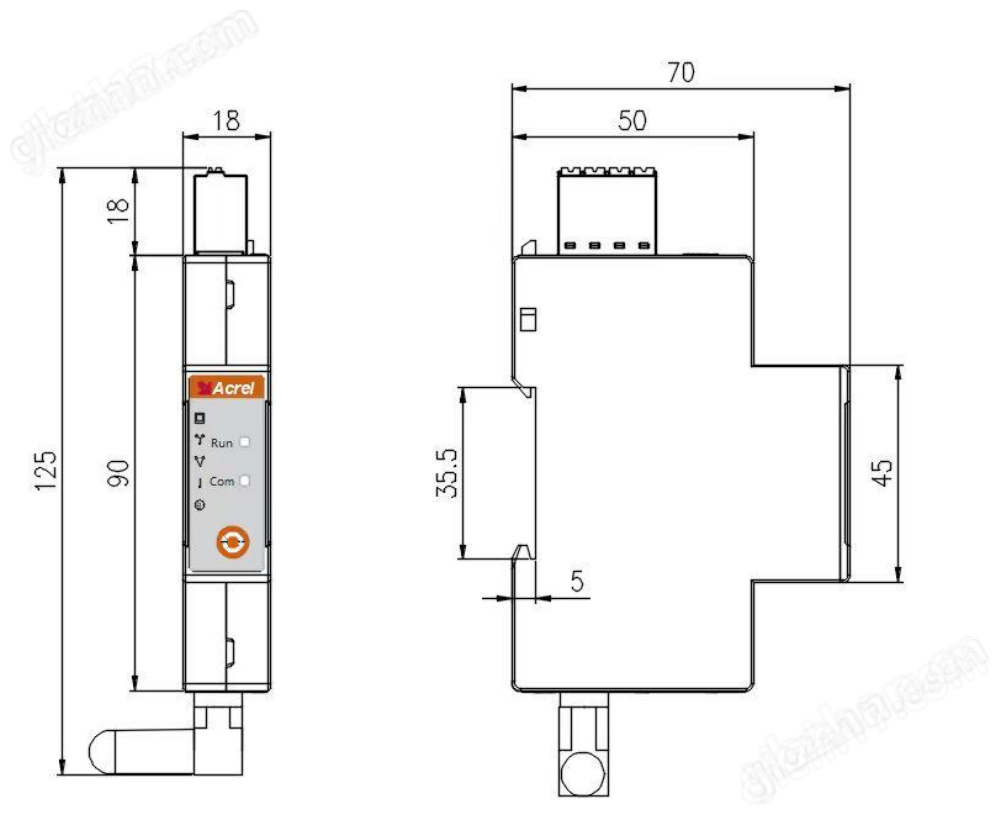

外形尺寸

与传统防逆流电表相比，新系列有以下几大优势：

结构小巧：1P，18mm标准导轨式设计，支持一路单相、两路单相、一路三相、两路三相四种应用场景可选。

插拔式电流互感器：互感器采用一体式设计，RJ11接口封装。与电表插拔式安装、三相黄绿黄三色区分，减少电流错位、反向等接线异常风险。此外若现场互感器与电表安装距离较远，可自配通用RJ11延迟线使用。

插拔式电压端子：电压端子可插拔方便安装，端子接线采用按压式固定设计，降低接线难度，提高效率。

电参量快速更新：实时捕捉电压电流变化，50ms更新。

无线通讯：支持485和WF通讯，485支持Modbus协，一条数据读取全部所需电参量。WIFI通讯可支持ModbusTCP协议或Httpserver协议，支持内置天线或外置天线可选。

相序诊断：支持接线诊断，可识别异常接线情况，并提供调整建议。
