10kV电缆交流耐压试验通用试验方案

试验依据：

GB50150-2006《电气装置安装工程电气设备交接试验标准》中18.0.5条表18.0.5之规定。依该标准确定试验电压为21.75kV(2.5U)，试验时间为5min(2.5u时)。

试验仪器设备：

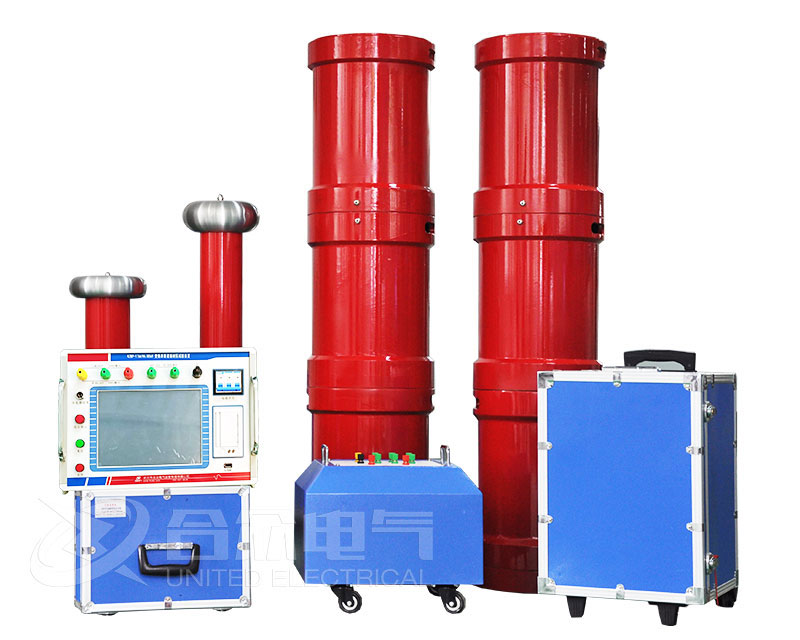

串联谐振试验设备一套;

干湿温度计一块;

5000V兆欧表一块;

工具箱一套;

三相电源线若干。

试验项目:

耐压前电缆主绝缘电阻测量;

串联谐振法交流耐压试验;

耐压后电缆主绝缘电阻测量;

试验步骤及技术措施：

电缆主绝缘电阻测量

测量方法

用5000V欧表，依次测量各相线芯对其他两相及金属套的绝缘电阻，金属套及非被试相线芯接地。测量前将被测线芯接地，使其充分放电，放电时间一般为2-5分钟。由于存在吸收现象，兆欧表的读数随时间逐步增大，测量时应读取绝缘电阻的稳定值，作为电缆的绝缘电阻值。

测量步骤

1)测量并记录环境温度、相对湿度、电缆铭牌、仪器名称及编号；

2)将所有被试部分充分放电，非被试相电缆线芯及金属套接地;

3)将兆欧表地线端子(E)用接地线与接地导体连接好，兆欧表火线端子(L)接至被测部位的引出端头上，兆欧表读数稳定后记录绝缘电阻值。拆除兆欧表相线；

4)将被试电缆对地放电并接地;

5)依照此步骤测试其他两相。

电缆主绝缘交流耐压试验

本试验采用串联补偿谐振法。

试验步骤如下：

1、按串联谐振耐压试验装置接线图，连接试验接线。电缆的线芯接高压，即接补偿电抗器的高压端，金属套及非被试电缆芯接地。

2、调谐，按红色“高压通”按钮，红灯亮绿灯灭，高压回路接通。调节“电压调节”电位器使机箱面板指针电压升至20V左右，调节“手动调节”旋钮，使输出电压(屏幕显示)达到值，高压回路即进入谐振状态。如需快速改变频率可按动或按住“手动调频”旋钮。注意:在快速调频过程中，电压不能调得过高，以免在进入谐振状态时输出电压超过试验电压。

3、均匀升高电压，由分压器测量试验电压，当试验电压达到2.5U。(21.75kV)时，启动计时器，保持5分钟，试验过程中不出现闪络及放电现象，则该相耐压试验合格，均匀降压结束，关掉电源4、改变被试电缆接线，重复1、2、3、步骤，直到所有被试电缆设备都进行交流耐压试验为止。

试验结果判断

如果试验中未发生放电击穿现象，则认为试验通过，试品合格。

交流耐压试验后电缆主绝缘电阻测量，试验步骤同耐压之前的绝缘电阻测量。
