蔡司三坐标昆山友硕工程师告诉您如何针对不同工件选择合适的探针

昆山友硕工程师介绍选蔡司探针的核心是：先按工件特征选探针类型，再按材质匹配工件材料，最后用 “短、粗、少接头” 原则优化刚性。下面从类型、材质、工件匹配、实战原则四方面讲清楚。

一、探针类型怎么选（按工件特征）

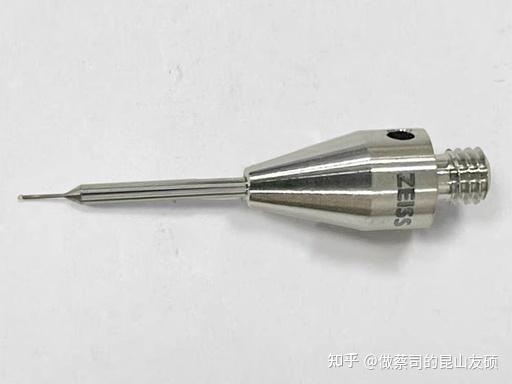

1. 球形测针

• 适用：绝大多数常规尺寸、孔、平面、曲面、形位公差蔡司大中华区。

• 特点：各向同性，无方向敏感；球径越大越稳（减少表面粗糙度影响、不易撞杆）。

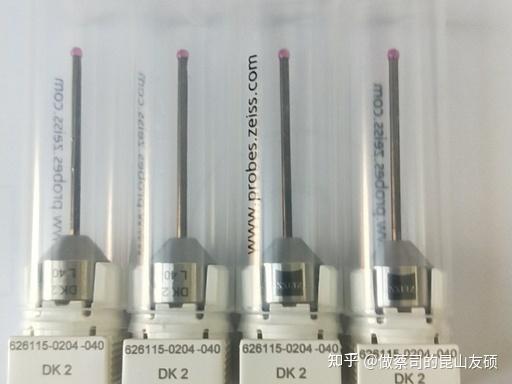

• 典型：红宝石球（φ0.3–6mm），直杆 / 星形组合。

2. 星形测针（多方向、深腔）

• 适用：箱体、缸体、深孔、多面 / 多角度特征，一次装夹测多方向蔡司大中华区。

• 特点：3–5 个球呈放射状，减少换针；配RDS 旋转测座（VAST XTR gold）可达 110° 角度。

蔡司星形测针

3. 圆盘 / 球形圆盘测针（凹槽、环槽、旋转面）

• 适用：活塞环槽、轴承沟道、密封圈槽、轮毂凹槽、内 / 外圆台阶蔡司大中华区。

• 特点：薄盘伸入窄槽；球形圆盘精度更高、不易卡滞蔡司大中华区。

蔡司圆盘测针

4. T 型测针（对立槽、底切、深腔底部）

适用：对称凹槽、工件底面 / 背面、无法直触的内凹特征蔡司大中华区。

• 特点：两球 180° 对置，一次测两侧；防碰撞、可达性强。

蔡司T型测针
5. L 型 / 直角测针（侧面、侧壁、垂直孔）

适用：垂直孔、侧壁、台阶面、边缘检测，避开本体干涉蔡司大中华区。

• 特点：90° 弯折，伸入侧向空间；配短杆 + 大球提升刚性。

蔡司L型测针
6. 圆柱形 / 球形圆柱测针（薄板、窄边、2D 轮廓）

适用：薄板边缘、钣金、窄槽宽度、2D 截面扫描蔡司大中华区。

• 特点：圆柱面接触，测窄边更稳；球头款可兼测平面度。

蔡司圆柱形测针
7. 半球形 / 空心半球测针（暗切、大径轻量化）

适用：深腔暗切、大直径测量、需低测力的薄壁件蔡司大中华区。

• 特点：半球面接触、重量轻、刚性好；空心款更轻、防碰撞。

蔡司半球形测针

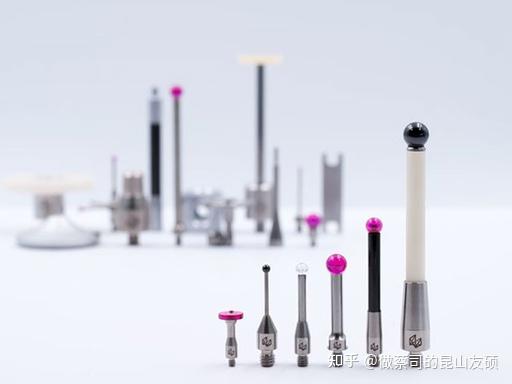

二、测球材质怎么选（按工件材料）

• 红宝石（标准）：钢、铸铁、塑料、铜、黄铜；通用，可做微小球（φ0.12mm）。

• 氮化硅（防吸附）：铝材、铝合金、软金属；扫描不粘铝、磨损低。

• 钻石 / 钻石涂层（耐磨）：硬质合金、陶瓷、淬火钢、玻璃、镜面；超高耐磨、无吸附。

• 陶瓷（大球 / 粗糙面）：φ10–45mm 大球、铸铁、粗糙表面；轻、刚性好、过滤粗糙度。

• 碳化钨（高强度）：超长杆、小直径杆、高刚性需求；重但抗弯强。

三、典型工件探针推荐（直接套用）

1. 精密模具 / 注塑模

• 特征：型腔、型芯、小孔、深槽、曲面。

• 推荐：φ2–4mm 红宝石直杆（短杆 L≤30mm）+ 星形测针（深腔）；VAST XXT/XT gold扫描探头。

2. 汽车箱体 / 缸体

• 特征：多孔、多面、深腔、多角度。

• 推荐：φ3–5mm 红宝石星形（5 向）+ RDS 旋转测座；长孔用圆盘测针。

3. 航空叶片 / 叶轮

• 特征：复杂曲面、薄壁、前后缘、角度特征。

• 推荐：φ1–2mm 红宝石 / 氮化硅（L≤20mm）+ VAST XTR gold（15° 步距旋转）；** 低测力（10mN）** 防变形。

4. 齿轮 / 花键

• 特征：齿形、齿向、齿距、渐开线。

• 推荐：φ1–2mm 红宝石直杆（短杆）；配GEAR Pro 软件模块；XDT 多点扫描提升密度。

5. 薄板 / 钣金件

• 特征：薄边、窄槽、2D 轮廓、易变形。

• 推荐：球形圆柱测针（φ1–2mm）+ 低测力探头（VAST XXT）；L 型测侧壁蔡司大中华区。

6. 铝件 / 铝合金

• 特征：软、易粘刀、易变形。

• 推荐：氮化硅测球（φ2–4mm）+ 短杆；低测力扫描防吸附与变形。

7. 硬质合金 / 陶瓷

• 特征：硬、耐磨、易崩边。

• 推荐：钻石 / 钻石涂层测球；高刚性碳化钨杆；慢扫描、低压力。

四、工程师实战 3 原则（少走弯路）

1. 能短不长：测针越长，弯曲变形越大、精度越低；优先 L≤30mm，超长用碳化钨杆。

2. 能粗不细：球径越大，抗干扰越强、表面粗糙度影响越小；孔测量球径≤孔径 1/3。

3. 接头最少化：每多一个接头，多一个变形点；优先一体式测针，少用转接座。昆山友硕新材料有限公司是蔡司中国代理商，业务涵盖：三坐标测量仪、工业CT无损检测设备，影像测量仪、三维扫描仪、X-RAY检测设备，扫描电镜，工业显微镜等。
