S-500吸油值测试仪的用途

S-500吸油值测试仪的用途

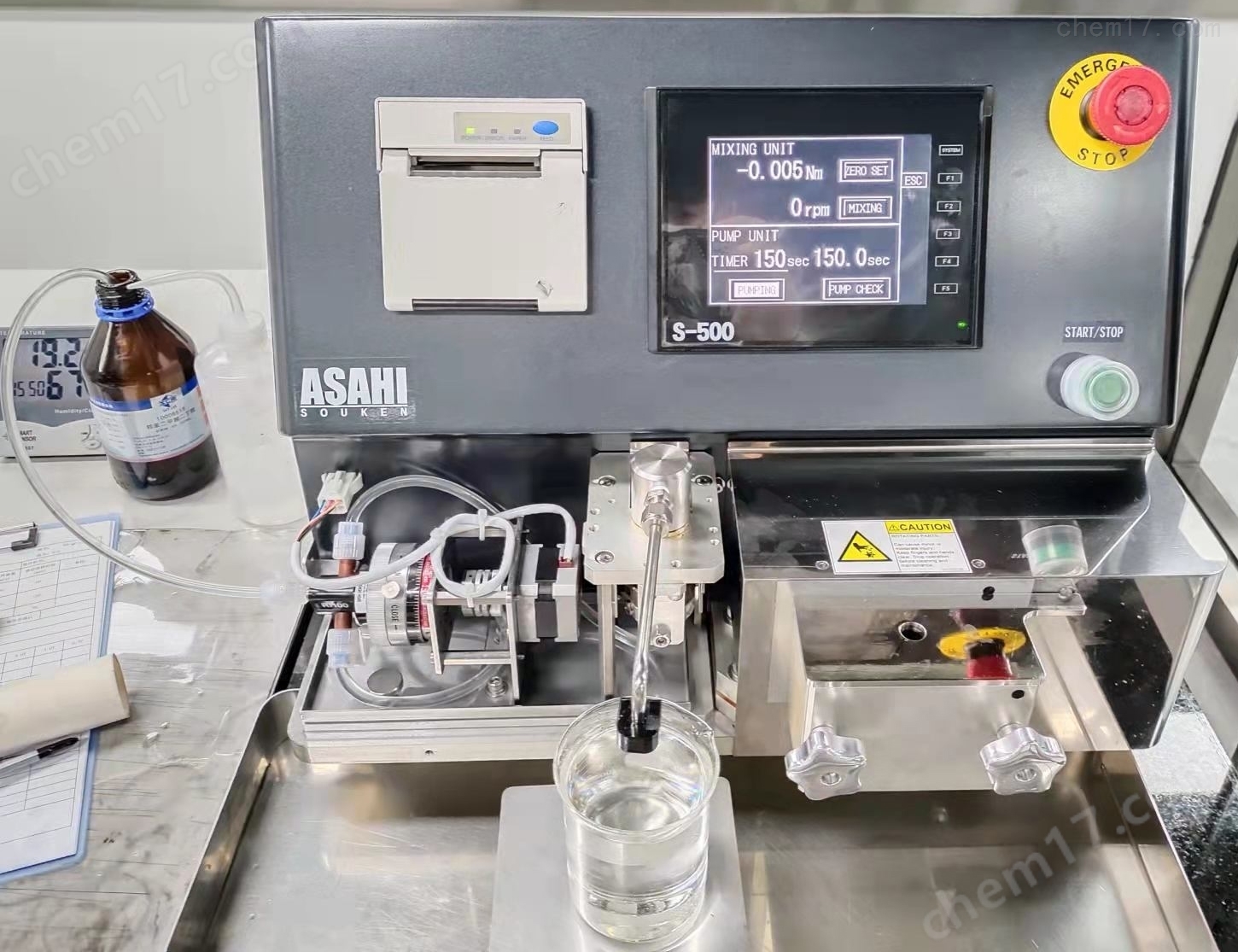

       吸油值是衡量粉体或材料单位质量对油类吸附能力的核心参数，直接影响材料的分散性、流变性及最终性能。S-500吸油值测试仪是一种机械测量粉末样品（如炭黑，颜料和电池材料）吸收剂量的装置。吸油值的测定通常通过逐步加入油性介质至粉体形成均匀膏体，直至粉体无法再吸收为止。常用方法包括滴定法、刮刀研磨法、压力过滤法以及使用专用吸油仪进行量化测试。其中，S-500型吸油值测试仪因自动化程度高、重复性好，已成为多个行业质量控制和配方优化的关键工具。以下从四个典型应用领域展开其实际作用。

一、炭黑与橡胶工业：优化补强性能

       在橡胶制品（如轮胎、密封件）生产中，炭黑的吸油值直接决定其在胶料中的分散性和结构化程度。某大型轮胎企业曾因批次间炭黑吸油值波动，导致混炼胶门尼粘度不稳定，成品胎面耐磨性下降10%以上。引入S-500吸油值测试仪后，企业建立了每批炭黑入厂快速检测流程：5分钟内即可获得吸收值（单位：ml/100g），并实时调整油料添加量。经过三个月数据追踪，混炼胶合格率从89%提升至97%，每年减少废料损失超200万元。S-500的机械式自动滴定与终点判断功能，避免了人工刮刀法的主观误差，使吸油值检测CV值（变异系数）从6%降至1.5%以内。

二、涂料与油墨行业：调控流变与光泽

       颜料和填料的吸油值影响涂料的光泽、遮盖力及储存稳定性。某水性建筑涂料制造商发现，其深色基料在储存一个月后出现严重分水现象，经排查为钛白粉与高岭土复配体系的吸油值失衡。技术团队使用S-500分别测试了两种粉体的吸油值（钛白粉：18 ml/100g，高岭土：45 ml/100g），并通过“吸油值加和模型”重新设计树脂与助剂配比。调整后，涂料体系的触变指数从3.2优化至4.5，分水问题彻&底解决。此外，在油墨生产中，高吸油值颜料需更高粘结料，S-500帮助配方工程师快速筛选替代颜料，使一款红色油墨的配方成本降低了12%，而印刷光泽度保持不变。

三、电池材料领域：提升电极浆料均匀性

       锂离子电池正负极材料（如磷酸铁锂、石墨、NCM三元材料）的吸油值直接影响涂布工艺。若吸油值过高，浆料粘度偏大，导致涂布出现条纹；过低则易沉降。某动力电池厂在使用S-500测试一款新型石墨负极时发现其吸油值高达62 ml/100g（目标值为45±3），远超出工艺窗口。进一步分析表明，该批次石墨颗粒表面微孔过多。供应商据此调整碳化工艺，将吸油值稳定在44~47 ml/100g。同时，S-500还被用于评估不同导电剂（炭黑、碳纳米管）的配比优化：通过吸油值匹配，正极浆料的固含量可从55%提升至60%，涂布速度提高15%，电池一致性（极片面密度偏差）降低30%。

四、粉末冶金与功能填料：保障成型与烧结质量

       在粉末冶金中，润滑剂（如硬脂酸锌）与金属粉末的混合效果取决于填料对液体的吸收倾向。某汽车零部件粉末冶金厂曾遇到压坯密度不均匀问题，利用S-500测试了不同批次铁粉的吸油值（范围8~15 ml/100g），发现吸油值偏高的铁粉需要额外添加0.2%的润滑剂才能达到目标密度。通过S-500的快速测量，工厂建立了“吸油值-润滑剂添加量”数据库，实现了按批次动态投料，压坯废品率从5.3%降至1.8%。在功能填料（如氢&氧&化&铝阻燃剂）中，吸油值过高会导致塑料加工时熔融粘度飙升，S-500帮助改性塑料企业筛选低吸油值表面处理剂，使挤出产能提升20%。

总结

       S-500吸油值测试仪的核心作用在于将主观的“揉捏判断”转化为精确、可追溯的数值，从而为橡胶、涂料、电池、冶金等行业提供量化决策依据。以上应用案例证明，该仪器不仅适用于常规质检，更能深度参与配方研发、工艺优化与异常溯源。随着粉体材料精细化要求的提高，基于S-500的吸油值测试正在成为材料科学与制造业中不可少的质控手段。
