打造智慧机加工车间，实现设备状态实时可视化

随着《中国制造2025》战略持续推进以及《“十四五”智能制造发展规划》的深入实施，设备状态实时监测与预测性维护已成为制造企业提升生产效率、降低运维成本的重要手段。

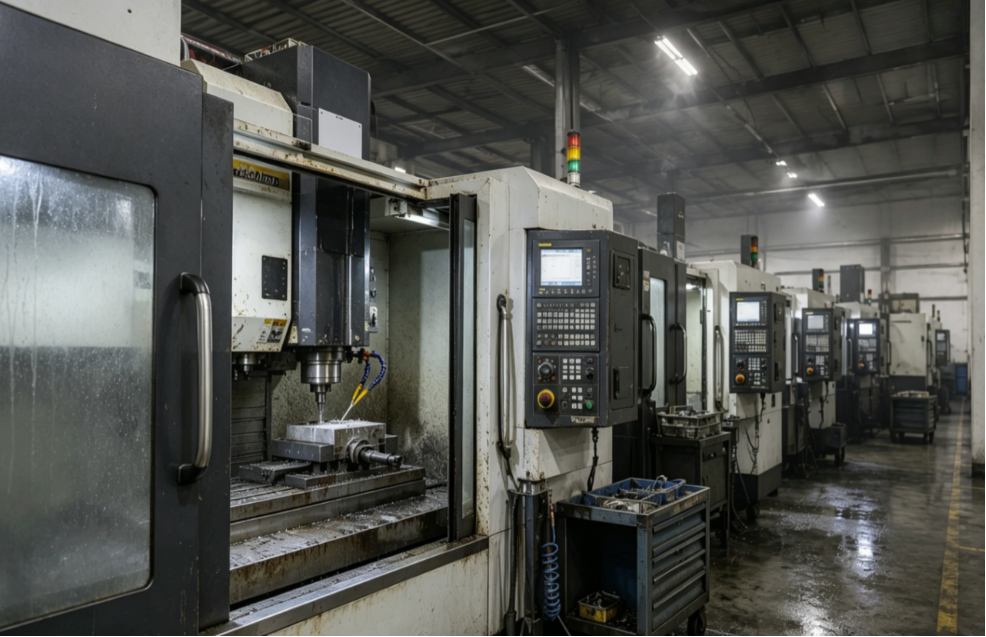

在机械加工行业，大量CNC加工中心、数控车床等关键设备长期处于“运行可见、状态不可见”的管理模式。设备振动、温度等关键健康参数难以实时获取，轴承磨损、主轴偏摆等早期故障往往在停机后才被发现。同时，车间温湿度波动、切削液泄漏、电气火灾等安全风险仍主要依赖人工巡检，存在发现滞后、响应不及时等问题。

在降本增效和安全生产要求不断提升的背景下，企业迫切需要一套无需改造设备、部署灵活、能够实现设备与环境一体化监测的智能管理方案。

二、传统管理面临的三大挑战

1、设备运行状态缺乏实时感知

CNC加工中心、数控车床等核心设备的振动、温度等运行数据大多无法远程获取，部分设备需要依赖原厂接口才能读取数据，不仅成本高，而且扩展性有限。

管理人员无法实时掌握设备健康状况，故障预警能力不足，设备维护仍以事后维修为主，容易造成非计划停机和生产损失。

2、环境与安全风险难以及时发现

机加工车间对环境稳定性要求较高，温湿度变化可能导致设备热变形，影响加工精度。

同时，切削液泄漏、烟雾火灾、电气柜异常开启等风险隐患分布广泛，传统人工巡检难以做到全天候监测，异常事件容易被遗漏。

3、数据分散，管理效率低

设备状态、环境参数和安防信息往往分散在多个系统或纸质记录中，缺乏统一的数据平台。

管理人员难以快速获取完整信息，异常发现和处理依赖人工传递，决策效率较低。

三、解决方案架构

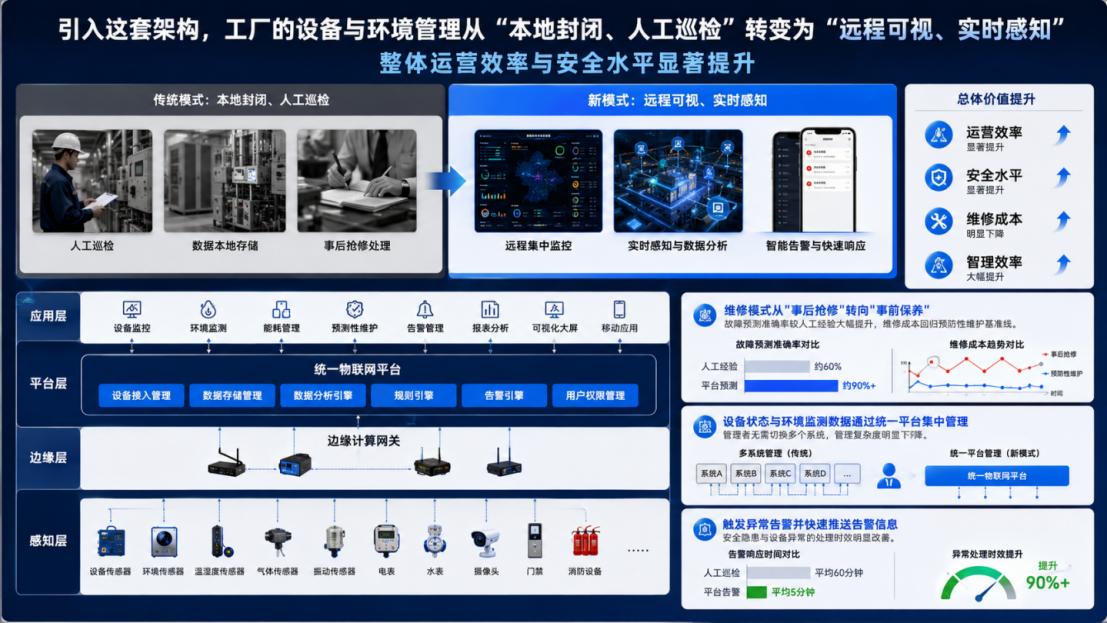

针对上述问题，可构建“感知层+传输层+平台层”的三层物联网架构，实现设备状态、环境参数及安全信息的统一监测与管理。

感知层：全面采集现场数据

通过部署多种无线传感器，实现设备与环境状态实时感知：

• 温湿度传感器：实时监测车间及刀具库环境温湿度，避免因环境变化影响加工精度。

• 振动传感器：安装于主轴轴承座等关键部位，实时采集振动与温度数据，识别轴承磨损、转子不平衡等潜在故障。

• 烟雾传感器：部署于车间顶部、电气柜等区域，实现火灾早期预警。

• 水浸传感器：监测切削液、冷却液及空调排水系统泄漏情况，避免设备损坏和安全事故。

• 门磁传感器：实时监测配电柜、控制柜、刀具库等区域开关状态，提升安全管理水平。

传输层：统一接入与边缘处理

系统采用工业智能网关作为数据汇聚中心，对现场数据进行过滤、转换和边缘处理。

网关支持Modbus TCP、Modbus RTU、MQTT、TCP/IP等多种工业通信协议，可兼容新旧设备，实现统一接入。处理后的数据通过4G、WiFi或有线网络上传至云平台，实现远程监控与管理。

平台层：构建统一管理中心

云平台作为系统核心管理中枢，实现设备、环境及安全数据的集中展示与智能分析。

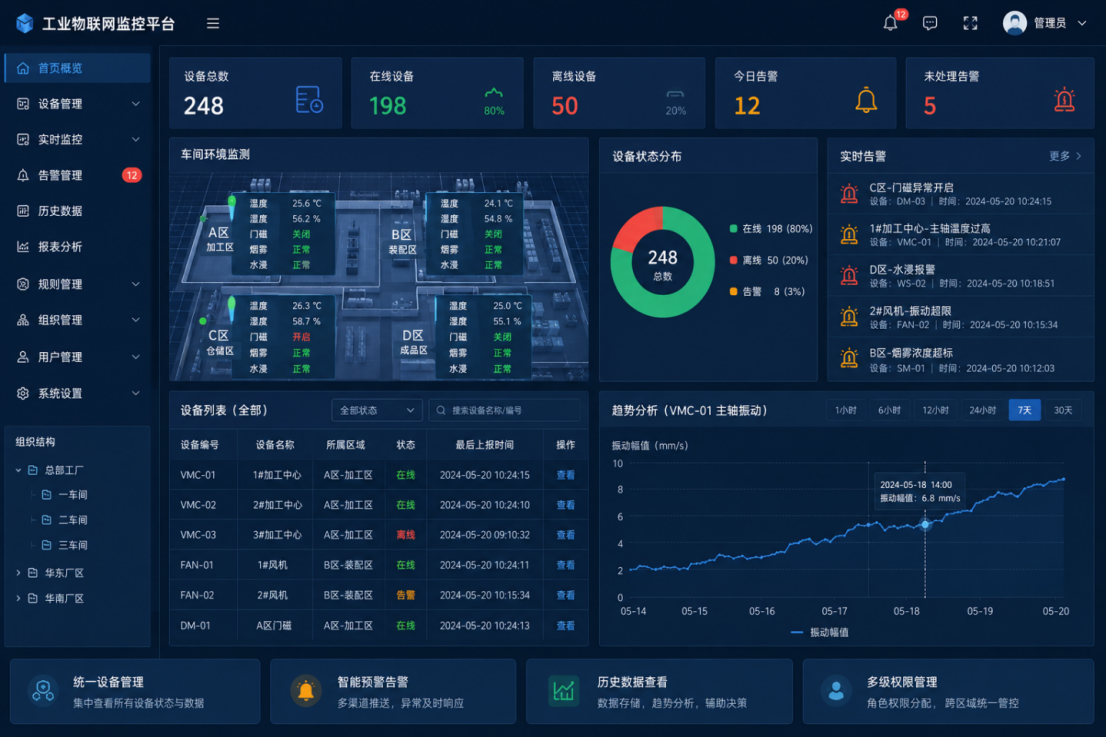

管理人员可通过电脑、手机等终端实时查看设备振动状态、温湿度趋势、门磁状态以及报警信息，全面掌握车间运行情况。

四、核心功能

统一设备管理

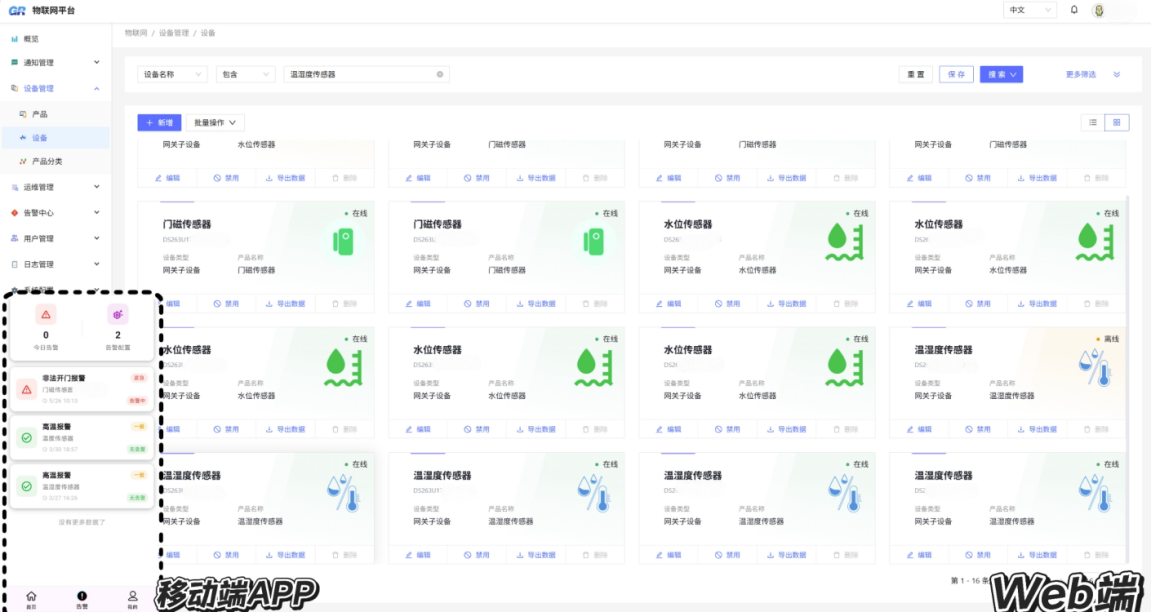

平台集中展示所有在线设备及监测点状态，实现设备、环境与安防信息统一管理。

智能预警告警

支持自定义报警规则，当振动异常、温湿度超限、水浸泄漏或门磁异常开启时，系统自动通过微信、短信、App等方式推送告警信息，实现异常快速响应。

历史数据分析

系统自动存储历史监测数据，可按设备、区域及时间维度进行查询分析，为设备维护和工艺优化提供数据依据。

多级权限管理

支持管理者、设备主管、维修人员等不同角色权限配置，实现多车间、多厂区统一管理。

五、应用成效

系统上线后，设备运行状态实现远程可视化管理，振动异常和温度变化能够提前发现，维护人员可在计划停机期间完成维修，大幅降低突发故障带来的生产损失。

同时，温湿度异常、液体泄漏、烟雾火灾以及门禁异常等事件能够实时告警，有效提升车间安全管理水平。

所有监测数据统一汇聚至管理平台，帮助企业建立从设备运行、环境监测到安全管理的数字化闭环，实现管理效率、设备利用率和生产安全水平的全面提升。

六、方案价值总结

引入该系统后，企业可实现从“人工巡检”向“实时监测”、从“故障维修”向“预测性维护”的转变：

✔ 提前发现设备隐患，降低非计划停机率

✔ 实现设备、环境与安全信息统一管理

✔ 提升故障响应速度和运维效率

✔ 降低人工巡检成本和管理成本

✔ 提高生产稳定性和产品质量

✔ 为智慧工厂和数字化车间建设提供数据基础
