定压补水真空脱气机组选型
2025年12月03日| 资料类型 | pdf文件 | 资料大小 | 6622988 |
| 下载次数 | 0 | 资料图片 | 【点击查看】 |
| 上 传 人 | 安徽励进环保科技有限公司 | 需要积分 | 0 |
| 关 键 词 | 隔离补水装置,定压补水真空脱气机组,真空脱气机,锅炉补水器,循环水稳压补水装置 | ||
- 【资料简介】
工程用隔离补水装置配置表

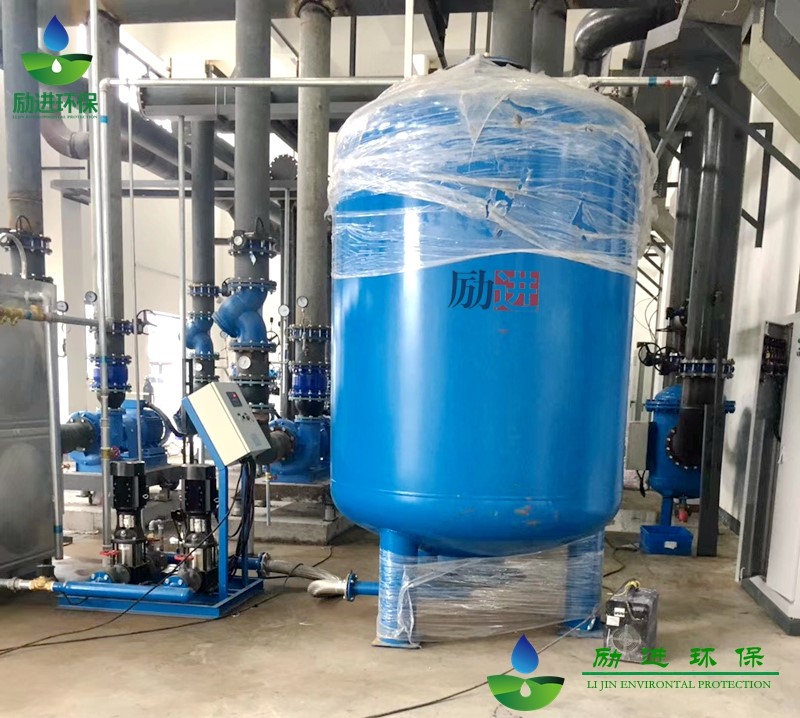

一、设备总体构成
序号 部件名称 规格/材质 功能说明 1 隔膜式气压罐 0.2–5 m³（碳钢/不锈钢） 实现水–气隔离、定压补水 2 补水泵（主+备） 单级或多级离心泵，304 不锈钢 自动补水、维持系统压力 3 自来水补水管路 DN20–DN50，304/衬塑 供水进入水室 4 系统补水管路 DN25–DN80，碳钢/不锈钢 向系统补压 5 压力传感器 0–1.6 MPa 或 0–2.5 MPa 检测系统压力自动控制 6 液位开关/液位计 套 水罐液位控制 7 PLC 控制柜 三相380V/220V 自动启停泵、报警、联动 8 安全阀 0.6–1.6 MPa 过压保护 9 压力表 0–1.6 MPa 外显压力指示 10 止回阀/球阀/闸阀 DN20–DN80 防倒流、启停控制 11 膨胀补偿器 DN25–DN80 管道振动吸收 12 机组底座 槽钢/方管焊接 整体固定安装
二、工程常用型号及选型范围
1. 适用于锅炉 / 暖通系统（常压 0.3–0.6MPa）
型号 补水泵（m³/h） 扬程（m） 气压罐容积 电机功率 适用系统 LJ-0.5/1 0.5 15–25 0.3–0.5 m³ 0.75 kW 小型锅炉/换热器 LJ-1/1.5 1 20–30 0.5–1.0 m³ 1.1 kW 1000㎡供暖系统 LJ-2/2 2 20–35 1.0–1.5 m³ 1.5 kW 地暖、中Y空调补水 LJ-3/2 3 25–40 1.5 m³ 2.2 kW 中型机房、换热站 2. 中Y空调系统（冷冻/冷却水）
型号 补水泵（m³/h） 扬程（m） 气压罐 功率 用途 LJ-1–10A 1–10 0–40 0.5–2 m³ 1.1–3 kW 冷冻水定压补水 LJ-5–20A 5–20 20–45 1–3 m³ 1.5–4 kW 冷却塔循环水系统 3. 工业循环水 / 密闭系统（高扬程 0.4–0.6MPa）
型号 补水泵流量 扬程 气压罐 电机功率 典型应用 LJ-G2 2 m³/h 40–60 m 1–2 m³ 2.2 kW 工业冷却循环 LJ-G4 4 m³/h 50–75 m 2–3 m³ 3–4 kW 封闭循环冷却水 LJ-G8 8 m³/h 60–80 m 3–5 m³ 5.5 kW 大型工况系统
三、随机附件配置
✔ 电控柜
✔ 补水过滤器（Y 型）
✔ 膨胀罐接口
✔ 气压罐充气阀
✔ 排污阀
✔ 机组底座
✔ 安装所需法兰、管件四、设备安装要求（工程施工版）
设备靠近换热机组或锅炉间安装
与系统低点连接（利于排气）
气压罐须设置安全阀
补水泵建议“一用一备”
进水加装过滤器防止杂质入罐
罐体旁应保留检修空间 ≥ 80cm
五、补水压力与罐体压力选型
系统类型 运行压力 补水设定压力 气压罐压力 暖通锅炉系统 0.3–0.4 MPa 0.25–0.35 MPa 0.4–0.5 MPa 冷冻水系统 0.4–0.6 MPa 0.35–0.55 MPa 0.6–0.8 MPa 工业高压系统 0.5–1.0 MPa 0.4–0.9 MPa 0.8–1.2 MPa
六、整机出厂清单（可写入技术规范）
补水泵 1–2 台
气压罐 1 台
配套阀件及管道
压力传感器
控制柜
连接电缆
隔振垫
合格证 + 安装手册
