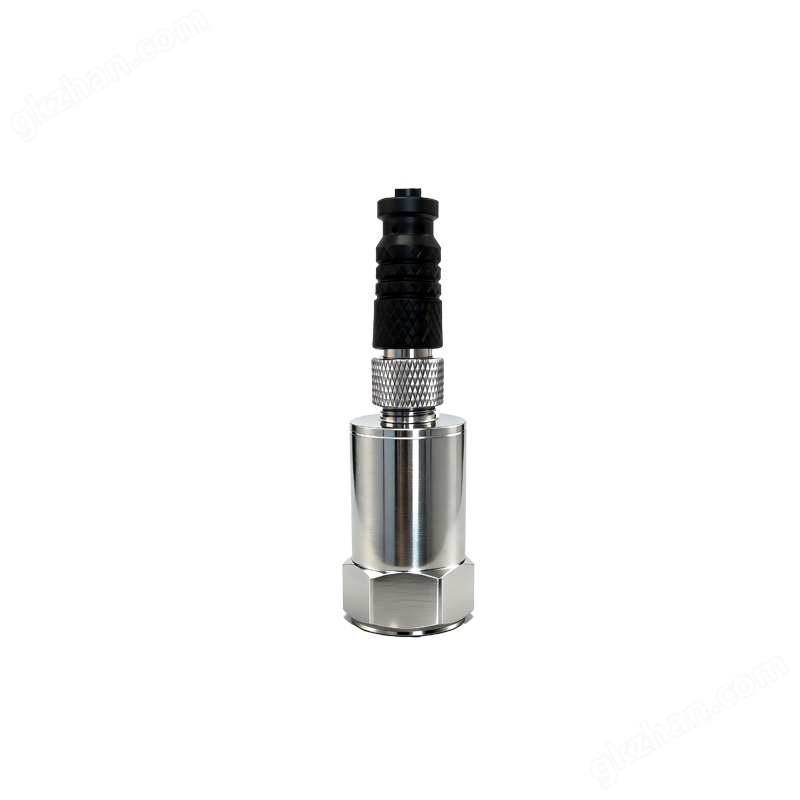

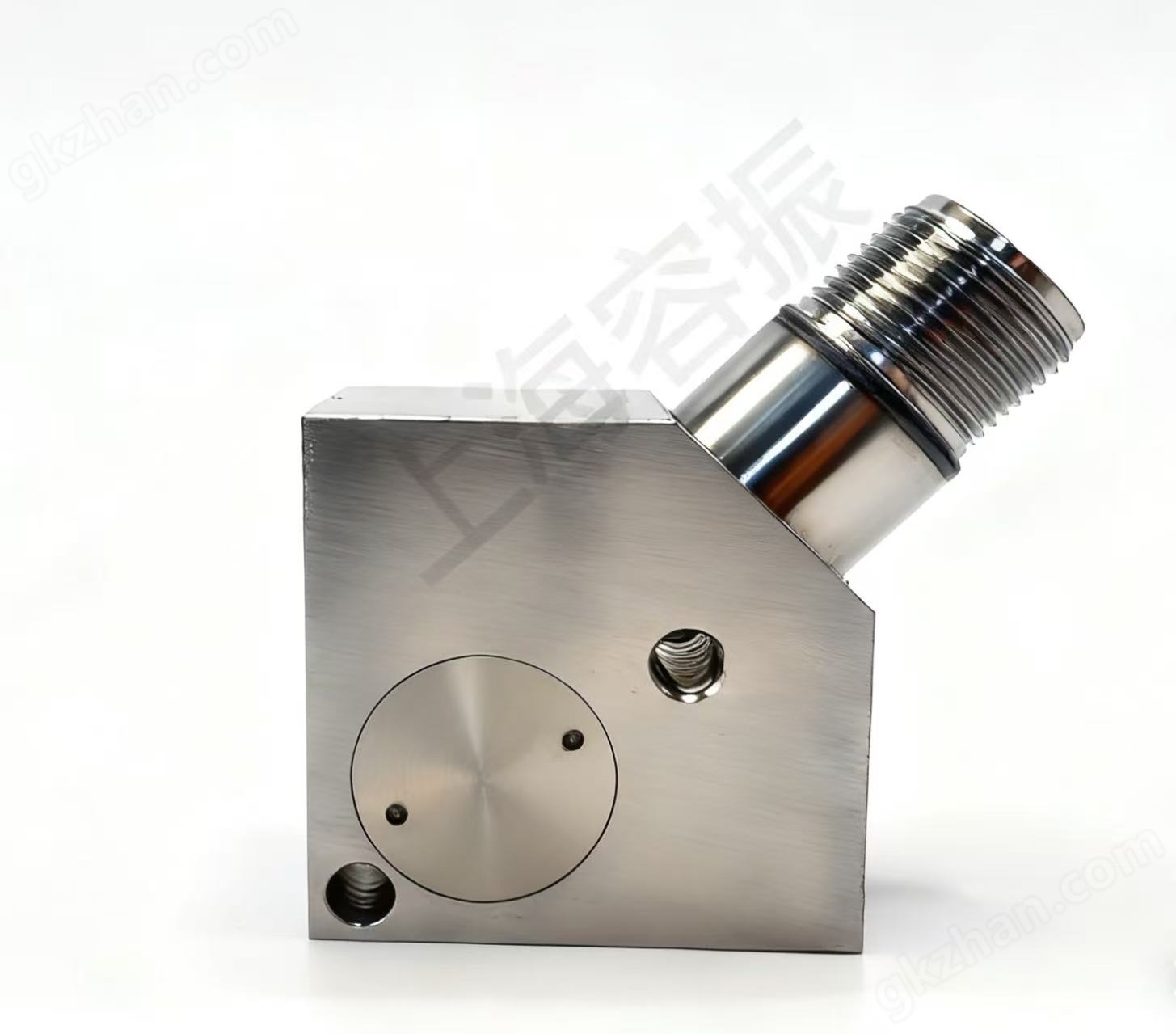

WT-135-1D振动传感器加速度传感器

一、概述

本公司生产的WT-135-1D振动传感器加速度传感器是一款用于在线实时监测旋转机械轴承振动的就地变送器，又称一体化振动传感器。它是一种对机器的振动测量，可安装在机器的轴承座或机壳上，对机器进行实时监控，同时两线制输出4-20毫安的电流信号，可直接供给控制室里的 PLC 或集散控系统（DCS）监视器、采集器、记录仪或其他监控设备。如有因轴承磨损、轴承开裂、动平衡不良以及不对中等因素引起的机器故障，一体化振动变送器可提前监测到故障提出报警，防止机器在不良状况下继续工作而造损坏，进而带来经济损失。

二、应用领域

WT-135-1D振动传感器加速度传感器将磁电式振动传感器、精密测量电路集成在一起，构成高精度振动测量系统，可广泛用于潜水泵、风机、汽轮机组、磨煤机、制氧机、发电机、离心机、压缩机、水泵、电机等旋转机械的轴承振动测量与实时监控。同时，也可应用于对地下管线、汽车行业等需要监测环境振动值对设备的影响的低频振动测量。

三、技术参数

1、频率响应：10～1000Hz

2、量    程： 0~10/20*/50/100mm/s

（量程可选：振动速度值/振动烈度）默认量程：0-20mm/s

或0-5g/10g/20g

（量程可选：振动加速度）默认量程：0-5g

3、输    出：4～20mA

4、输出阻抗：≤500Ω

5、工作电压：DC12-24V土10%

6、接线方式：二线制

7、测量方向：任意

8、精    度：〈F.S士5%

9、分辦率：0.1mm/s

10、使用环境：温度  相对湿度 ≤90%

11、外形尺寸：24*35

12、安装螺纹：M8，M10 螺纹或 磁吸座。（或特殊定做）

13、重量：约100g

四、安装

1、安装位置：垂直或者水平安装于被测振动点上，将传感器底部 M10X1.5X10 螺钉固定在被测壳体上，然后将传感器拧在上面拧紧即可。

2、安装尺寸及规范：参看下图，若变送器安装位置受到高温蒸汽等冲刷时，为降低变送器环境温度、需加防护措施，一般情况下可不加防护。

3、接线说明：棕色导线接DC24V电源正端，蓝色导线接DC24V 电源负端，同时棕色和蓝色导线也是4～

20mA 输出引线。连接导线要求有良好的绝缘性能，采用二芯屏藏电缆，如使用高温两芯屏蔽电缆，接线方式应是红色导线接电源正端，黑色导线接电源负。（注：三芯或四芯电缆接线方式以接线标识为准）

五、注意事项

1、变送器应防止剧烈碰幢和敲打。

2、运输过程和贮存时应置于专用包装盒内。

六、装箱说明

1、一体化振动变送器一个2、屏蔽电缆一根  3、说明书一份 4、合格证一份
